Проходные выключатели

Что же такое проходной выключатель

В отличие от обычного выключателя, где происходит прерывание цепи тока, проходные выключатели имеют три контакта с механизмом переключения между ними.А двухклавишный проходной выключатель имеет шесть контактов , тоесть является двумя независимыми одноклавишными проходными выключателями.Основным и главным преимуществом проходных выключателей является возможность включения и выключения освещения (группы светильников) из двух и более мест. Ещё эти выключатели называют дублирующими или перекидными.

Область применения проходных переключателей

  1. Лестницы - выключатели устанавливаются на первом и втором этажах. На одном этаже можно включить свет, подняться по лестнице и выключить это же освешение другим проходным выключателем. Если Ваш дом трех или четырех этажный, то Вы можете использоват схему, на рисунке 2 и 3.
  2. Спальни - один выключатель устанавливается на входе в комнату, а второй и третий по обе стороны кровати. Входим в комнату - включаем свет,когда ложимся спать - выключаем свет у кровати. Для включения освещения из 3 мест используем схему с перекрестным выключателем (см. рис. 2).
  3. Коридоры - в начале коридора включаем свет, проходим коридор и в конце выключаем.
  4. На дачных участках - для освещения дорожек.

Схемы подключения проходных выключателей:

Здесь показано схемы подключения проходных выключателей для управления освещением из двух, трех и более мест.

Две точки управления:

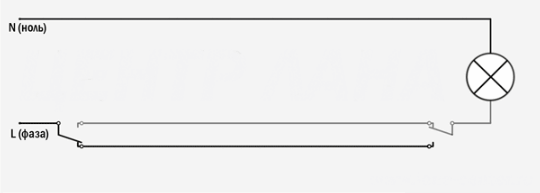

Схема управления проходными выключателями из двух мест предельно проста. Для ее монтажа потребуется два переключателя на два направления (два одноклавишных проходных выключателя).

Рис.1

Три точки управления:

Для управления из трех мест нужно два проходных выключателя на два направления и один перекрестный выключатель. Перекрестные выключатели - это разновидность проходных выключателей, которые были разработаны для включения/выключения одного и того же освещения(группы светильников) из трех и более точек.

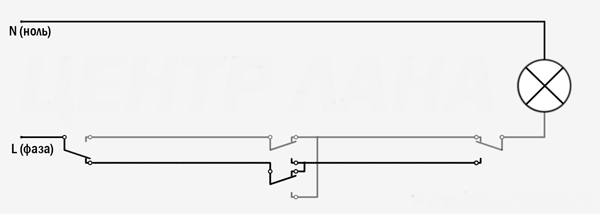

Схема подключения проходных и перекрестных выключателей для 3 точек управления выглядит так:

Рис.2

Четыре точки управления и более:

Принцип действия данной схемы не отличается от предыдущей схемы, в цепь добавляется еще один промежуточный перекрестный выключатель. Таким образом количество проходных выключателей может увеличиваться до любого количества.

Рис.3
